单防六线智能网络电子围栏主机

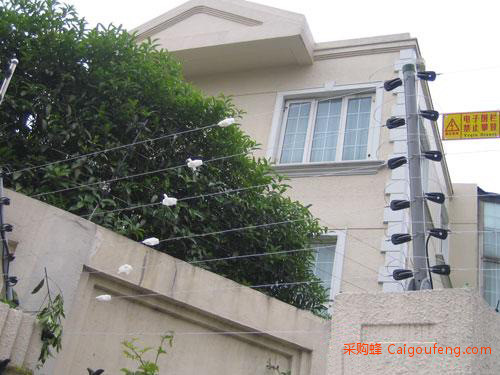

电子围栏系统**是在非出入通道的周边区域设置脉冲电子围栏探测器，形成一道电子围墙进行防范和管理。电子围栏系统是**道防线，也是**的一道防线。担负着安全与保卫工作。当有人非法翻越围墙或破坏，探测器可立即将警情传送到管理中心，管理中心对报警信号进行接收和处理，电脑上跳出的小区电子地图上显示出入侵区域；同时，外接的声光报警器开始报警；同时，与监控系统联动，监控屏幕上跳出入侵区域的现场实时画面；中心值班人员通知巡逻中的保安人员立刻赶往现场处理。中心保安人员在现场处理完毕后，对报警主机及探测器的报警状态进行恢复。现场报警同时也能**报警，提醒附近职工注意，协助保安人员。

产品说明

◇ 主机由输出和输入两部分组成，正脉冲从输出部分的“一路高压输出端”传到围栏上，然后回到接收部分的“一路高压输入端”；负脉冲从输出部分的“二路高压输出端 ”传到围栏上，然后回到接收部分的“二路高压输入端”，从而在前端围栏上形成正、负两个脉冲回路。

◇ 强电接地输出:可与避雷器接地共用接地输出，与保护接地需分开接地。

◇ 电压切换开关:用来切换主机工作在高低模式或者是自动工作模式。

◇ 控制信号输出:可直接接入键盘或经RS485转RS232转换后接入计算机进行远程控制。每台主机间RS485连接需采用手拉手连接方式，不允许星型连接方式。

◇ 开关量输出：输出常开/常闭两组干接点信号，接需要接入其它需联动设备。

◇ **输出：报警时输出DC12V电压，可接入功率不大于10W DC12V报警设备。

◇ 电源开关：控制主机市电的接入与断开。

◇ 电源输入：接入AC220V电源。

技术参数

脉冲输出

 ◇ 输出电压峰值：5KV～10KV

 ◇ 输出低压峰值：700V～1000V

 ◇ 脉冲间隔： 1S

 ◇ 脉冲电流峰值：＜10A

 ◇ 脉冲持续时间 ≤0.1s

 ◇ 单个脉冲**大电量≤2.5mc

 ◇  单个脉冲**大能量≤4J

使用环境
 ◇ 环境温度：-40-+50℃
 ◇ 相对湿度：≤95%

 供电电源：AC180V-240v   50Hz

报警方式：电子围栏的导线断路报警、短路报警。
